FQ944/5F不銹鋼電動帶手動三通球閥介紹

FQ944/5F不銹鋼電動帶手動三通球閥閥芯孔道有L型和T型兩種結構形式，采用控制球芯旋轉角度，改變球芯孔道與管道口的連接狀態，可實現對三條管道不同的組合控制。三通球閥流通能力較大，可控制氣體、蒸汽、液體，適用于控制高粘度，纖維顆粒狀的流體。也適用于密封要求比較嚴的場合。

T型球芯孔道可使三條正交的管道互相連通或切換，起到分流或者合流作用；L型孔道連接互相正交的兩條管道。使另一條孔道被切斷，起到改變流體流向的作用。

不銹鋼電動帶手動三通球閥可為L形和T形，防爆電動L形三通球閥（FBQ944F）用于介質流向的切換，能使相互垂直的兩個管道連接；防爆電動T形三通球閥（FQ945F）用于介質分流、合流及流向切換。T形三通可以使三個管道相互連通或使其中的兩個管道連通。

FQ944/5F不銹鋼電動帶手動三通球閥防爆電動執行器技術參數

電源	AC110、220、380V/DC24、220V
輸出力矩	80N·M～3000N·M
任選功能	防爆開關型、防爆調節型
動作范圍	0～90°±5°
電  機	全封閉鼠籠式感應電機
環境溫度	-20℃～70℃
手動操作	機械離合機構
自鎖裝置	蝸輪、蝸桿機構提供自鎖
防護等級	Exd Ⅱ BT4 IP67
輸入信號	0-10，1-5VDC/4-20mA(調節型)

FQ944/5F不銹鋼電動帶手動三通球閥閥體參數

公稱通徑	DN15至200mm
公稱壓力	PN16、PN25
閥軸材質	不銹鋼
閥體材質	碳鋼、304/316/316L不銹鋼
球體材質	304/316/316L不銹鋼
閥座密封	PTFE、PPL、金屬密封
溫   度	PTFE≤180℃、PPL≤350℃、金屬密封≤450℃
適用介質	水、石油、硝酸類、醋酸類
	粘性流體、漿料、強氧化性介質等
特   點	連線簡單、流向切換、阻力小、動作穩定

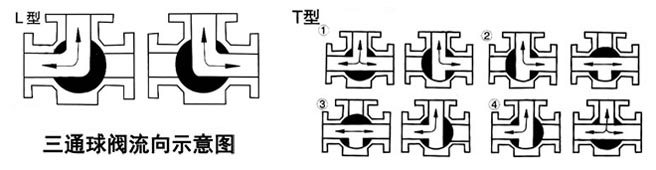

FQ944/5F不銹鋼電動帶手動三通球閥流向示意圖

FQ944/5F不銹鋼電動帶手動三通球閥外形尺寸

公稱通徑DN	L	L1	H	D	D1	額定功率
壓力	1.6/2.5	1.6/2.5	1.6/2.5	1.6/2.5	1.6/2.5
15	150	258	277	95	65	15W
20	160	258	282	105	75	15W
25	180	258	295	115	86	15W
32	200	258	302	140	100	15W
40	220	258	310	150	110	15W
50	240	258	319	165	125	15W
65	260	338	381	185	145	40W
80	280	338	391	200	160	40W
100	320	368	452	215/230	180/190	90W
125	380	368	500	245/270	210/220	90W
150	440	368	519	280/300	240/250	90W
200	550	410	595	335/360	295/310	180W

獲取FQ944/5F-不銹鋼電動帶手動三通球閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；

公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；

公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。

連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；

使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃氣體，固液共存流體，等等，粘稠介質需提供粘度；

使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；

閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；

密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；

驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；

閥門Kv/Cv值：若對流量有要求，需提出；

以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。

若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；

若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；

產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；

報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；

FQ944/5F-不銹鋼電動帶手動三通球閥使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
